حل تشریحی سوالات مدار منطقی - کنکور ارشد مهندسی کامپیوتر 1404

منوی آزمون (درس ها)

درباره آزمونزبان عمومی (انگلیسی)(10 سوال)زبان تخصصی (انگلیسی)(15 سوال)ریاضی عمومی (1 و 2)(7 سوال)آمار و احتمال مهندسی(7 سوال)ریاضیات گسسته(6 سوال)نظریه زبان‌ها و ماشین‌ها(5 سوال)سیگنال‌ها و سیستم‌ها(5 سوال)ساختمان داده‌ها(6 سوال)طراحی الگوریتم(6 سوال)هوش مصنوعی(8 سوال)مدار منطقی(7 سوال)معماری کامپیوتر(7 سوال)الکترونیک دیجیتال(6 سوال)سیستم‌های عامل(7 سوال)شبکه‌های کامپیوتری(6 سوال)پایگاه داده‌ها(7 سوال)

سوالات مدار منطقی

7 سوال
76.

اگر فقط دروازه های NAND دو ورودی در دسترس داشته باشیم، برای پیاده سازی تابع چند دروازه نیاز است؟

1)

10

2)

9

3)

8

4)

7

مشاهده پاسخ ها
77.

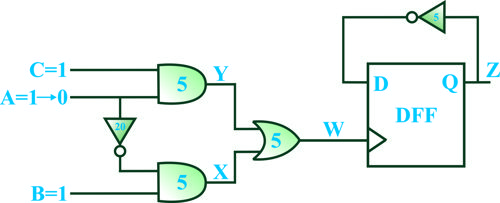

در مدار زیر، ورودی A در لحظه صفر از مقدار یک به مقدار صفر تغییر می کند. تأخیر گیت ها درون آنها نوشته شده و فرض می کنیم فلیپ فلاپ که با لبه بالا رونده پالس ساعت کار می کند، هیچ تأخیری ندارد. اگر خروجی Z در ابتدا صفر باشد، در چه زمانی یک می شود؟

1)

10

2)

15

3)

30

4)

35

مشاهده پاسخ ها
78.

اگر در جدول حالت زیر، حالت های معادل را حذف کنیم، چند حالت باقی می ماند؟

1)

4

2)

5

3)

6

4)

7

مشاهده پاسخ ها
79.

کم ترین تعداد گیت AND که مخاطره پنهان در تابع زیر (که به صورت حاصل ضرب ها پیاده سازی می شود) را از بین می برد، چند عدد است؟

1)

2

2)

1

3)

4

4)

3

مشاهده پاسخ ها
80.

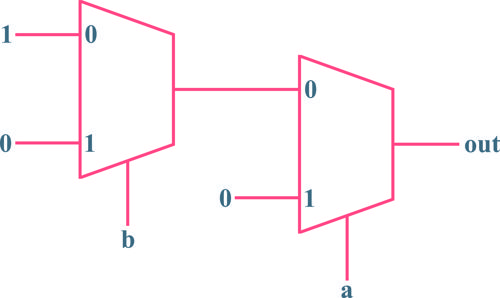

مدار زیر، چه تابعی را پیاده سازی می کند؟

1)

XNOR

2)

XOR

3)

NAND

4)

NOR

مشاهده پاسخ ها
81.

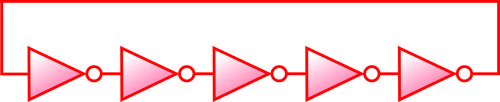

فرکانس نوسان نوسانگر حلقه ای زیر، چند مگاهرتز است؟ (فرض کنید تأخیر هر معکوس کننده، 5 نانو ثانیه است.)

1)

5

2)

10

3)

20

4)

40

مشاهده پاسخ ها
82.

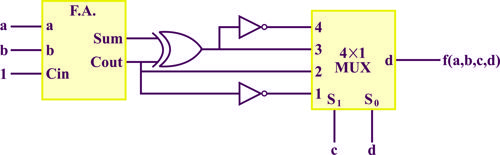

کدام مورد، خروجی مدار زیر را به صورت حاصل ضرب ماکسترم ها به نحو درست نشان می دهد؟

1)

2)

3)

4)

مشاهده پاسخ ها
