حل تشریحی سوالات الکترونیک دیجیتال - کنکور ارشد مهندسی کامپیوتر 1400

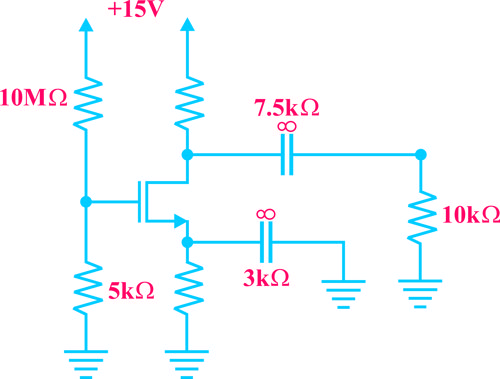

در مدار رو به رو مقادیر $I_D$ و $V_{GS}$ کدام است؟

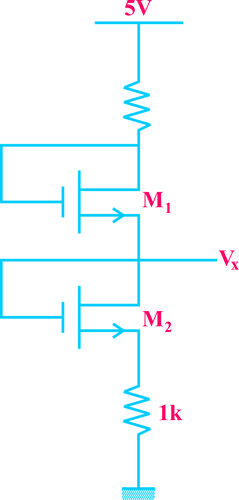

در شکل رو به رو، $k_1=4k_2=3\frac{mA}{V^2}$ و $V_t=1$ مقدار $V_x$ کدام است؟

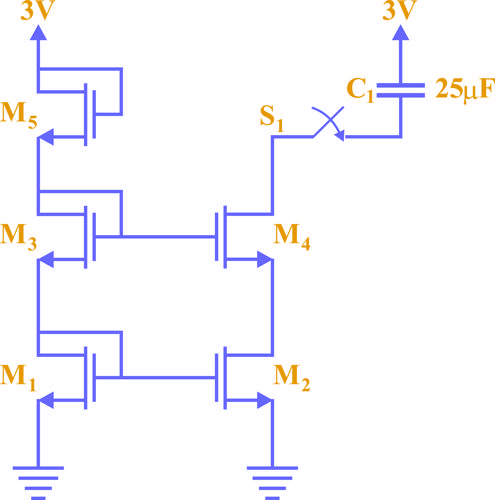

در مدار شکل رو به رو با فرض یکسان بودن همه ترانزیستورها، چند ثانیه پس از بسته شدن کلید S1، ترانزیستور $M_4$ از ناحیه اشباع خارج میشود؟(ولتاژ اولیه خازن صفر است.)

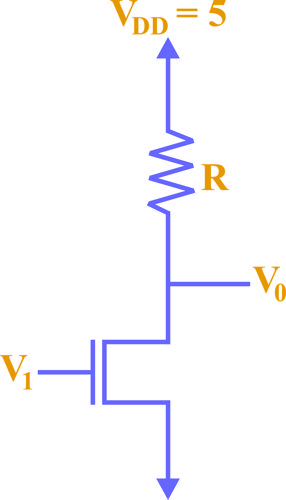

در یک معکوس کننده NMOS به شکل رو به رو با فرض $W_n=4L_n$ و $k_n=1\frac{mA}{V^2}$، اگر $V_0=V_1=\frac{1}{R}$ باشد، اندازه مقاومت R کدام است؟($V_{tn}=1$)

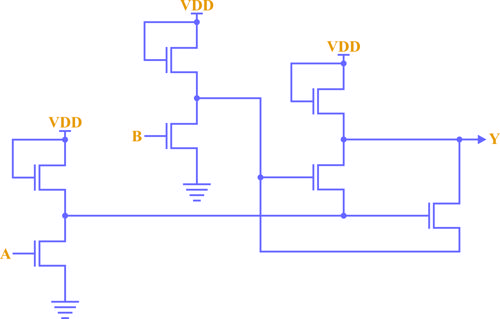

در مدار منطقی زیر تمامی ترانزیستورها از نوع NMOS هستند. با فرض اینکه برای همه ترانزیستورها داشته باشیم $V_t=\frac{VDD}{5}$ تابع خروجی برحسب ورودی های مدار کدام است؟

توان مصرفی کل یک گیت معکوس کننده CMOS به هنگام کار در فرکانس 200 مگاهرتز برابر با 2000 میکرووات است. فرض کنید که ولتاژ تغذیه برابر یک ولت و توان مصرفی استاتیک گیت مور نظر 200میکرووات باشد. مقدار ظرفیت خازنی معادل در گره خروجی وارونگر چند پیکوفاراد است؟
