الکترونیک دیجیتال

حل تشریحی سوالات الکترونیک دیجیتال - کنکور ارشد مهندسی کامپیوتر 1403

منوی آزمون (درس ها)

درباره آزمون زبان عمومی (انگلیسی)(10 سوال)زبان تخصصی (انگلیسی)(15 سوال)ریاضی عمومی (1 و 2)(7 سوال)آمار و احتمال مهندسی(7 سوال)ریاضیات گسسته(6 سوال)نظریه زبان‌ها و ماشین‌ها(5 سوال)سیگنال‌ها و سیستم‌ها(5 سوال)ساختمان داده‌ها(6 سوال)طراحی الگوریتم(6 سوال)هوش مصنوعی(8 سوال)مدار منطقی(7 سوال)معماری کامپیوتر(7 سوال)الکترونیک دیجیتال(6 سوال)سیستم‌های عامل(7 سوال)شبکه‌های کامپیوتری(6 سوال)پایگاه داده‌ها(7 سوال)

سوالات الکترونیک دیجیتال

6 سوال

90.

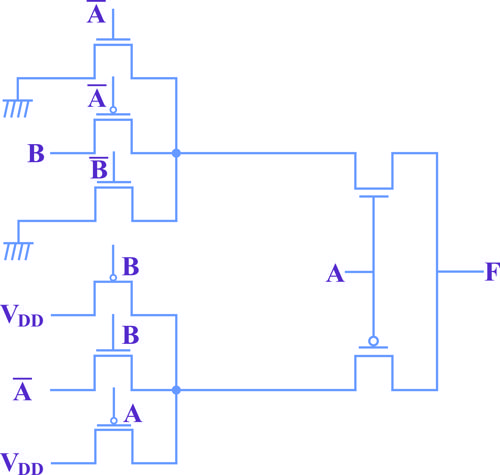

تابع خروجی مدار زیر، کدام است؟

$A B^{'}$

$A^{'} + B$

$A \oplus B$

$(A \oplus B)^{'}$

مشاهده پاسخ ها

91.

یک تراشه الکترونیکی حاوی $1 0^{6}$ دروازه منطقی ( Logic Gate ) است، که 90% آنها CMOS و 10% دیگر از نوع NMOS با بار pmos اشباع هستند که پایه گیت ترانزیستورهای pmos آنها به زمین متصل است. با فرض اینکه 50% اوقات، شبکه‌های پایین بر همه دروازه ها قطع باشد، و با فرض اینکه سیگنال های ورودی ، تاخیر فراز (rise time) و فرود (fall time) ناچیزی داشته باشند، توان استاتیکی اتصال کوتاه این تراشه چند وات است؟

0/125

0/25

0/5

مشاهده پاسخ ها

92.

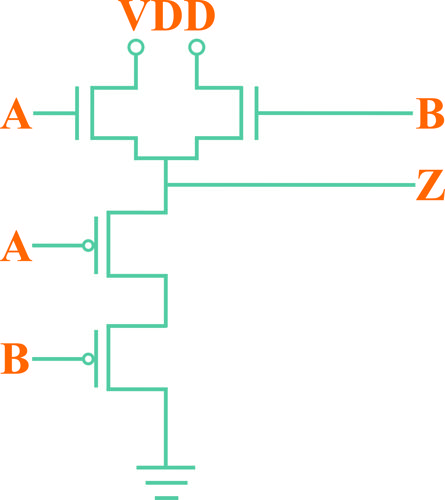

مدار شکل زیر را در نظر بگیرید. با صرف نظر از اثر بدنه، نوع تابع خروجی، و مقادیر VOH و VOL در این دروازه به ترتیب کدام اند؟ (0/5 - =Vtp و Vtn=0/4v و VVD=3/3v )

مشاهده پاسخ ها

93.

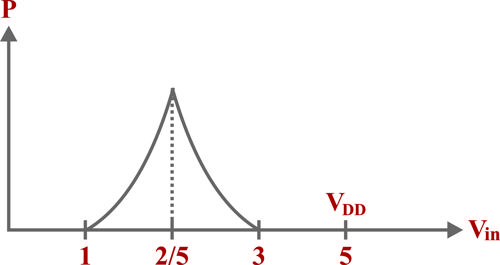

نمودار توان مصرفی یک معکوس کننده CMOS بصورت زیر است. نسبت $\frac{K _{n}}{K _{p}}$ این معکوس کننده کدام است؟

$\frac{1}{3}$

$\frac{1}{9}$

مشاهده پاسخ ها

94.

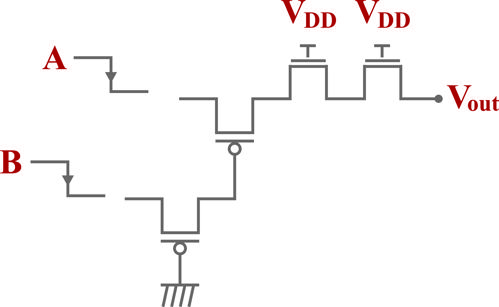

با فرض اینکه یک لبه پایین رونده در ورودی های A و B در شکل زیر رخ دهد. و لبه پایین رونده B قبل از A رخ میدهد مقدار دائمی Vout چقدر خواهد بود؟

$V_{DD}$

$V_{DD} - 2 V_{T}$

$V_{T}$

$2 V_{T}$

مشاهده پاسخ ها

95.

در ساختار ترانزیستوری زیر، فرض کنید ورودی های $c_{0}$ و $c_{1}$ در لبه های پایین رونده کلاک (CIK) تغییر کند آیا فاز ارزیابی (Evaluate) در این ساختار، امکان اشتراک بار ( Charge sharing) وجود دارد؟ در صورت مثبت بودن پاسخ،به ازای کدام ورودی اتفاق می افتد؟

خیر، اشتراک بار اتفاق نمی افتد.

بلی، به ازای ورودی $(c_{1,} c_{0}) = (1, 1)$

بلی، به ازای ورودی $(c_{1,} c_{0}) = (1, 0)$

بلی، به ازای ورودی $(c_{1}, c_{0}) = (0, 1)$

مشاهده پاسخ ها
