حل تشریحی سوالات مدار منطقی - کنکور ارشد مهندسی کامپیوتر 1402

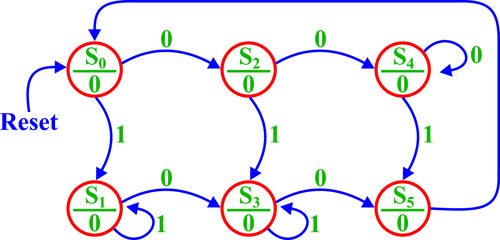

ماشین حالت زیر چه رشته‌ای را نمی‌تواند تشخیص دهد؟

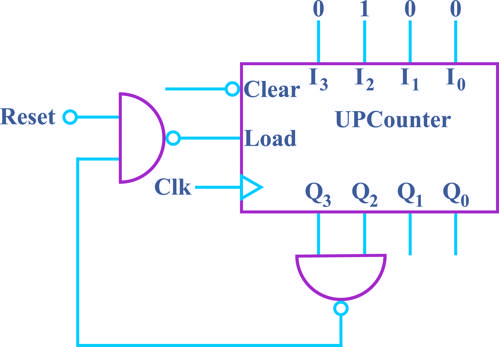

شمارنده زیر چه ترتیبی را میشمارد؟

عبارت ساده شده تابع زیر کدام است؟

$F\left(A,B,C,D\right)=\left(A+B+\overline{C}+\overline{D}\right)\left(\overline{A}+C+\overline{D}\right)\left(\overline{A}+B+\overline{C}+\overline{D}\right)\left(\overline{B}+C\right)\left(\overline{B}+\overline{C}\right)\left(A+\overline{B}\right)\left(\overline{B}+\overline{D}\right)$

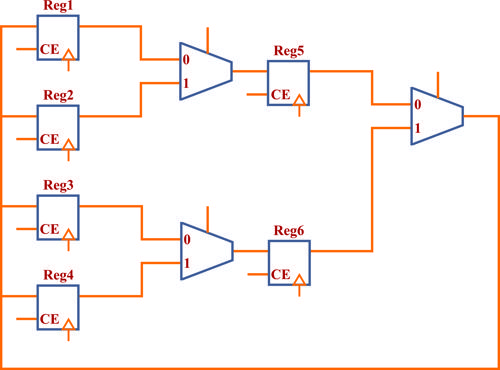

در مدار زیر، حداقل تعداد سیکل‌های لازم جهت جابجایی (Swap) محتوای ثبات های Reg1 و Reg2 کدام است؟ (فرض کنید که select مالتی پلکسرها و (CE) Clock Enable ثبات ها توسط ماشین حالت مناسب تولید خواهد شد)

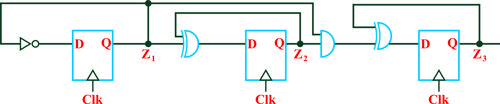

با این فرض که سیگنال CLK فرکانس 160MHz داشته باشد، فرکانس سیگنال $Z_3$ چند مگاهرتز است؟

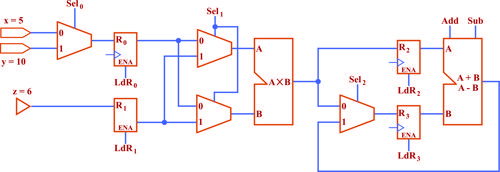

مدار زیر به همراه سیگنال های کنترلی مشخص شده طی 5 سیکل داده شده است. مقدار ثبات $R_3$ پس از 5 سیکل کدام است؟

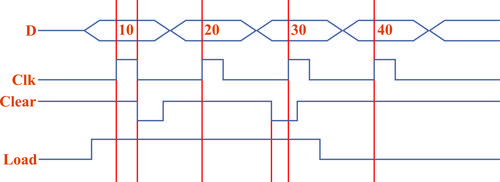

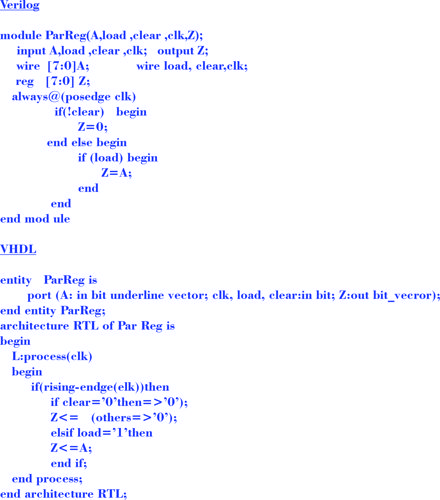

کد Verilog / VHDL زیر را در نظر بگیرید. با توجه به مقادیر ورودی ها که به صورت شکل موج شده‌اند، خروجی Z کدام است؟
