حل تشریحی سوال شماره 90 الکترونیک دیجیتال
کنکور ارشد مهندسی کامپیوتر 1402
90.

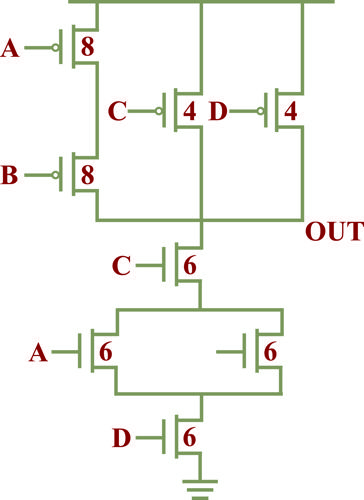

پیاده سازی تابع در CMOS ایستا را در نظر بگیرید. مدل کانال بلند را برای ترانزیستورها فرض کنید. انداره ترانزیستورها را به گونه‌ای تعیین می‌کنیم که مقاومت درایوکنندگی این گیت با یک وارونگر با مشخصات Wn/L=2 و Wp/L=4 یکسان باشد. در صورتی که W/L ترانزیستور pMOS دارای ورودی D برابر4 باشد، W/L ترانزیستور nMOS دارای ورودی A، کدام است؟
1)
2)
3)
6
4)
8
پاسخ ها
0 پاسختا کنون پاسخی برای این سوال وارد نشده است،
