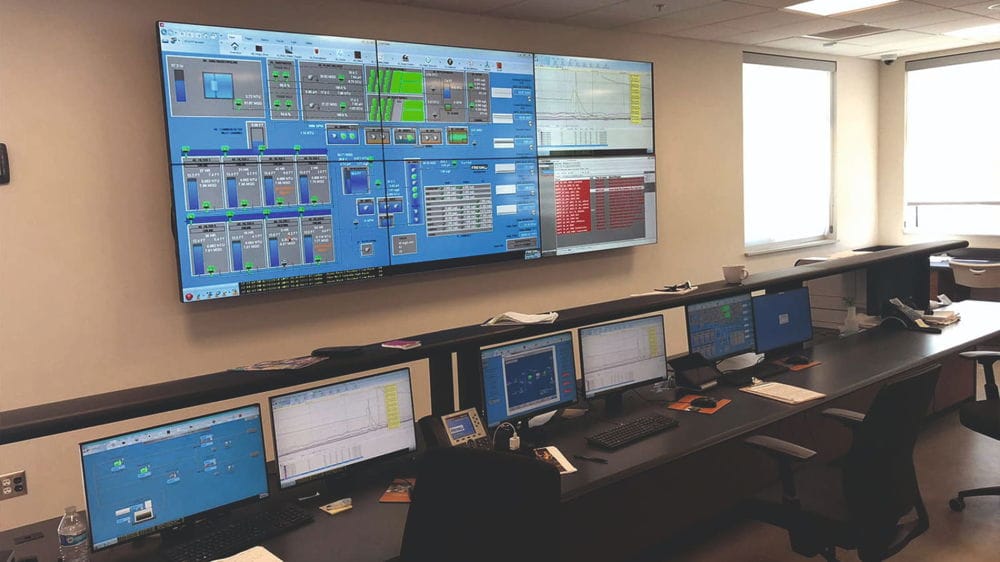

طراحی صفحات مانیتورینگ، آلارم‌ها و ثبت داده در SCADA

تا اینجا فهمیدیم SCADA چیست و معماری آن در صنعت چگونه کار می‌کند. اما حقیقت این است که ارزش واقعی SCADA زمانی مشخص می‌شود که بتوانیم:

• صفحات مانیتورینگ استاندارد طراحی کنیم

• آلارم‌های درست و مهندسی‌شده بسازیم

• داده‌های تاریخی قابل تحلیل ذخیره کنیم

📌 این سه بخش دقیقاً همان مهارت‌هایی هستند که یک مهندس SCADA واقعی باید بلد باشد.

اصول طراحی صفحات مانیتورینگ صنعتی

بیشتر افراد تازه‌کار فکر می‌کنند طراحی صفحه SCADA یعنی کشیدن چند موتور و لوله رنگی روی صفحه! اما در صنعت واقعی، طراحی HMI/SCADA یک کار مهندسی استاندارد است.

هدف اصلی صفحه مانیتورینگ

• درک سریع وضعیت فرآیند

• تشخیص فوری خطا

• امکان تصمیم‌گیری سریع اپراتور

📌 اگر اپراتور مجبور شود توقف کند و فکر کند، طراحی شما اشتباه است.

قوانین طلایی طراحی صفحات SCADA

۱. سادگی مهم‌تر از زیبایی است

در صنعت، صفحه شلوغ = خطر.

• استفاده محدود از رنگ‌ها

• حذف عناصر تزئینی

• تمرکز روی اطلاعات حیاتی

۲. استفاده صحیح از رنگ‌ها

در طراحی صنعتی معمولاً:

• خاکستری: وضعیت عادی

• سبز: روشن یا فعال

• زرد: هشدار

• قرمز: خطای بحرانی

اشتباه رایج تازه‌کارها:
استفاده از همه رنگ‌ها برای همه چیز.

۳. سلسله‌مراتب اطلاعات

صفحه باید سه سطح داشته باشد:

1. نمای کلی کارخانه

2. نمای واحد فرآیندی

3. نمای جزئیات تجهیز

این ساختار باعث می‌شود اپراتور سریع به مشکل برسد.

۴. طراحی برای شرایط اضطراری

باید فرض کنیم:

• اپراتور تحت استرس است

• زمان تصمیم‌گیری کم است

پس:

• دکمه‌های مهم بزرگ باشند

• آلارم‌ها واضح باشند

• مسیر رسیدن به خطا کوتاه باشد

مهندسی آلارم‌ها در SCADA

آلارم مهم‌ترین بخش ایمنی سیستم است. اما اگر بد طراحی شود، تبدیل به بزرگ‌ترین خطر می‌شود.

مشکل رایج در کارخانه‌ها

«سیستم مدام آلارم می‌دهد، کسی دیگر توجه نمی‌کند.» این یعنی شکست کامل طراحی آلارم.

اصول استاندارد طراحی آلارم

۱. هر آلارم باید دلیل عملی داشته باشد

سؤال مهم:

اگر این آلارم فعال شد، اپراتور چه کاری می‌تواند انجام دهد؟

اگر جواب: «هیچ»
پس آن آلارم نباید وجود داشته باشد.

۲. دسته‌بندی سطح آلارم‌ها

معمولاً سه سطح داریم:

• هشدار (Warning): نیاز به توجه

• خطا (Alarm): نیاز به اقدام

• بحرانی (Trip): توقف فوری سیستم

📌 این تفکیک برای جلوگیری از سردرگمی اپراتور حیاتی است.

۳. جلوگیری از طوفان آلارم (Alarm Flood)

در برخی خطاها صدها آلارم همزمان فعال می‌شود.
راه‌حل مهندسی:

• آلارم ریشه‌ای تعریف شود

• آلارم‌های وابسته مخفی شوند

• اولویت‌بندی انجام شود

📌 این یکی از مهم‌ترین مهارت‌های مهندس SCADA حرفه‌ای است.

ثبت داده‌های تاریخی (Data Logging)

بدون داده تاریخی، SCADA فقط یک نمایشگر لحظه‌ای است.
اما با ذخیره داده:

• می‌توان عملکرد را تحلیل کرد

• خرابی‌ها را پیش‌بینی کرد

• تولید را بهینه کرد

📌 اینجاست که SCADA وارد دنیای تحلیل صنعتی می‌شود.

چه داده‌هایی باید ذخیره شوند؟

داده‌های فرآیندی مهم

• دما

• فشار

• دبی

• سرعت موتور

رویدادها و آلارم‌ها

• زمان وقوع خطا

• مدت توقف

• اقدام اپراتور

📌 این اطلاعات برای گزارش مدیریتی حیاتی‌اند.

نرخ نمونه‌برداری مناسب

اشتباه رایج:

ذخیره همه چیز با سریع‌ترین سرعت ممکن!

نتیجه:

• پر شدن سرور

• کند شدن سیستم

راه درست:

• داده سریع → ذخیره کوتاه‌مدت

• داده آهسته → ذخیره بلندمدت

💡 این یعنی طراحی مهندسی دیتابیس صنعتی.

گزارش‌گیری و تحلیل داده در SCADA

وقتی داده جمع شد، ارزش واقعی شروع می‌شود.

گزارش‌های مهم صنعتی

• میزان تولید روزانه

• زمان توقف خط

• مصرف انرژی

• تعداد آلارم‌ها

💡 این گزارش‌ها به مدیر کمک می‌کند تا تصمیم واقعی بگیرد، نه حدس بزند.

اشتباهات رایج مهندسان تازه‌کار

طراحی گرافیکی بیش‌ازحد

SCADA جای طراحی هنری نیست.

آلارم‌های زیاد و بی‌فایده

باعث بی‌توجهی اپراتور می‌شود.

ذخیره داده بدون هدف

داده بدون تحلیل = بی‌ارزش.

تست نکردن در شرایط واقعی

سیستم باید در سناریوی بحران آزمایش شود.

مهارت‌هایی که در این مرحله به دست می‌آورید

بعد از یادگیری این بخش، باید بتوانید:

• یک صفحه مانیتورینگ استاندارد طراحی کنید

• سیستم آلارم مهندسی بسازید

• داده‌های تاریخی مفید ذخیره کنید

• گزارش صنعتی واقعی تولید کنید

💡 این یعنی ورود به سطح اجرای واقعی پروژه SCADA.

جمع‌بندی

در این مقاله دیدیم که قلب عملی SCADA شامل سه بخش حیاتی است:

• طراحی درست صفحات مانیتورینگ

• مهندسی اصولی آلارم‌ها

• ثبت و تحلیل داده‌های تاریخی

🌟 نکته پایانی: تسلط بر این سه مهارت، شما را از یک کاربر ساده به یک مهندس واقعی SCADA تبدیل می‌کند.

🔑 کلیدواژه‌ها: Monitoring, HMI, SCADA, PLC, DCS, Industrial Networks
