اجزای SCADA و معماری کامل آن در پروژه‌های واقعی صنعتی

بعد از اینکه فهمیدیم SCADA چیست و چرا در صنعت حیاتی است، قدم بعدی شناخت معماری واقعی و اجزای داخلی یک سیستم SCADA است. اینجا دقیقاً همان جایی است که تفاوت بین مطالعه تئوری و توانایی اجرای پروژه صنعتی مشخص می‌شود.

در این مقاله، ساختار SCADA را مثل یک پروژه واقعی کارخانه‌ای بررسی می‌کنیم.

معماری کلی سیستم SCADA

یک سیستم SCADA استاندارد معمولاً از چند لایه اصلی تشکیل می‌شود:

تجهیزات میدانی ← کنترلرها ← شبکه صنعتی ← سرور SCADA ← کلاینت‌های مانیتورینگ

هر لایه نقش مشخصی دارد و ضعف در هرکدام می‌تواند کل سیستم را مختل کند.

۱. لایه تجهیزات میدانی (Field Layer)

این پایین‌ترین سطح سیستم است؛ جایی که فرآیند فیزیکی واقعی اتفاق می‌افتد.

اجزای این لایه:

• سنسور دما، فشار، سطح، جریان

• موتورهای الکتریکی

• شیرهای کنترلی

• سوئیچ‌ها و تجهیزات حفاظتی

این تجهیزات فقط داده خام تولید می‌کنند و خودشان تصمیم‌گیر نیستند.

۲. لایه کنترلرها (Control Layer)

در این سطح، معمولاً از PLC یا RTU استفاده می‌شود.

وظایف کنترلر:

• خواندن سیگنال سنسورها

• اجرای منطق کنترلی

• ارسال فرمان به عملگرها

• انتقال داده به سیستم SCADA

💡 نکته مهم پروژه‌ای: برنامه PLC باید طوری نوشته شود که در صورت قطع ارتباط با SCADA هم سیستم ایمن بماند. این یکی از تفاوت‌های طراحی صنعتی با تمرین‌های آزمایشگاهی است.

۳. لایه شبکه ارتباطی صنعتی (Communication Layer)

بدون یک شبکه پایدار، SCADA عملاً بی‌معنی است.

ویژگی‌های شبکه صنعتی خوب:

• پایداری بالا در نویز الکتریکی

• تأخیر زمانی بسیار کم

• قابلیت کار ۲۴ ساعته

• امنیت مناسب در برابر نفوذ

انواع ارتباط رایج:

• اترنت صنعتی

• باس‌های میدانی

• لینک‌های بی‌سیم صنعتی در فواصل دور

💡 تجربه واقعی پروژه: بیشتر خطاهای SCADA نه از نرم‌افزار، بلکه از کابل‌کشی و شبکه ضعیف می‌آید.

۴. لایه سرور SCADA (SCADA Server Layer)

این بخش قلب پردازشی سیستم است.

وظایف سرور:

• جمع‌آوری داده از همه PLCها

• ذخیره‌سازی داده‌های تاریخی

• مدیریت آلارم‌ها

• ارائه داده به کلاینت‌ها

• اجرای اسکریپت‌های کنترلی سطح بالا

در پروژه‌های بزرگ معمولاً:

• سرور اصلی

• سرور پشتیبان (Redundant)

استفاده می‌شود تا در صورت خرابی، سیستم متوقف نشود.

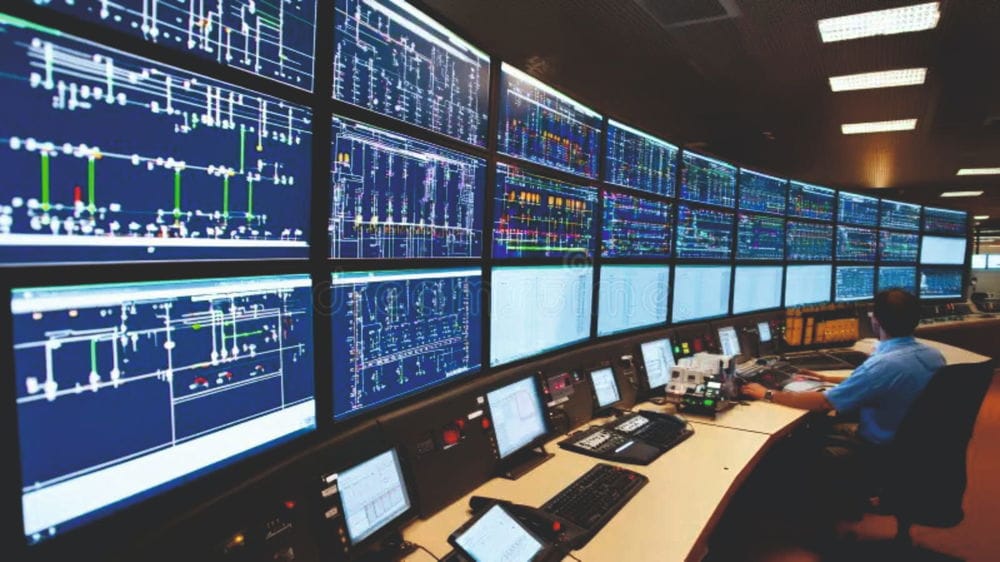

۵. لایه کلاینت‌ها و اتاق کنترل (Client Layer)

این همان بخشی است که اپراتورها با آن کار می‌کنند.

امکانات کلاینت SCADA:

• نمایش گرافیکی فرآیند

• نمودارهای لحظه‌ای و تاریخی

• دریافت و تأیید آلارم‌ها

• ارسال فرمان کنترلی مجاز

در کارخانه‌های بزرگ ممکن است:

• چندین مانیتور دیواری

• چند اپراتور همزمان

• دسترسی مدیریتی جداگانه

وجود داشته باشد.

معماری‌های رایج SCADA در صنعت

معماری متمرکز

همه داده‌ها به یک سرور مرکزی می‌روند.
مناسب پروژه‌های کوچک تا متوسط.

مزیت: سادگی
عیب: وابستگی شدید به یک سرور

معماری توزیع‌شده

چند سرور و چند ناحیه کنترلی وجود دارد.
رایج در صنایع بزرگ.

مزیت: پایداری بالا
عیب: پیچیدگی طراحی

معماری افزونه‌پذیر (Redundant)

نسخه پشتیبان از سرورها و شبکه وجود دارد.
استفاده در صنایع حیاتی مثل نیروگاه.

مزیت: توقف تقریباً صفر
عیب: هزینه بالا

سناریوی واقعی: SCADA در یک ایستگاه پمپاژ آب

برای درک بهتر، یک مثال واقعی را ببینیم:

تجهیزات:

• چند پمپ آب

• سنسور سطح مخزن

• PLC برای کنترل پمپ‌ها

• شبکه اترنت صنعتی

• سرور SCADA در اتاق کنترل

عملکرد سیستم:

1. سنسور سطح، مقدار آب را اندازه می‌گیرد.

2. PLC تصمیم می‌گیرد کدام پمپ روشن شود.

3. SCADA وضعیت را نمایش می‌دهد.

4. اگر سطح غیرعادی شود → آلارم فوری.

5. داده‌ها برای گزارش روزانه ذخیره می‌شوند.

این دقیقاً همان چیزی است که در پروژه‌های واقعی اتفاق می‌افتد.

اشتباهات رایج در طراحی SCADA

۱. وابستگی کامل کنترل به SCADA

در صنعت واقعی، کنترل باید داخل PLC ایمن بماند.

۲. نادیده گرفتن افزونگی

قطع یک سرور می‌تواند کل کارخانه را بخواباند.

۳. طراحی ضعیف آلارم‌ها

آلارم زیاد = بی‌توجهی اپراتور.

۴. ذخیره‌سازی ناکافی داده

بدون داده تاریخی، تحلیل ممکن نیست.

مهارت‌هایی که بعد از این مرحله باید داشته باشید

اگر این مقاله را خوب فهمیده باشید، باید بتوانید:

• ساختار کامل یک سیستم SCADA را توضیح دهید

• اجزای پروژه واقعی را تشخیص دهید

• تفاوت معماری‌های صنعتی را درک کنید

• خطاهای طراحی را پیش‌بینی کنید

این دقیقاً مرز بین دانشجو و مهندس پروژه است.

جمع‌بندی

در این مقاله یاد گرفتیم که SCADA فقط یک نرم‌افزار مانیتورینگ نیست، بلکه یک سیستم چندلایه پیچیده شامل:

• تجهیزات میدانی

• کنترلرها

• شبکه صنعتی

• سرورهای پردازشی

• کلاینت‌های اپراتوری

است که با طراحی صحیح می‌تواند ایمنی، بهره‌وری و قابلیت اطمینان کارخانه را متحول کند.
